环形导轨应用:多工位精密环形输送线用于电子产品自动化组装设备

环形导轨应用:多工位精密环形输送线用于电子产品自动化组装设备

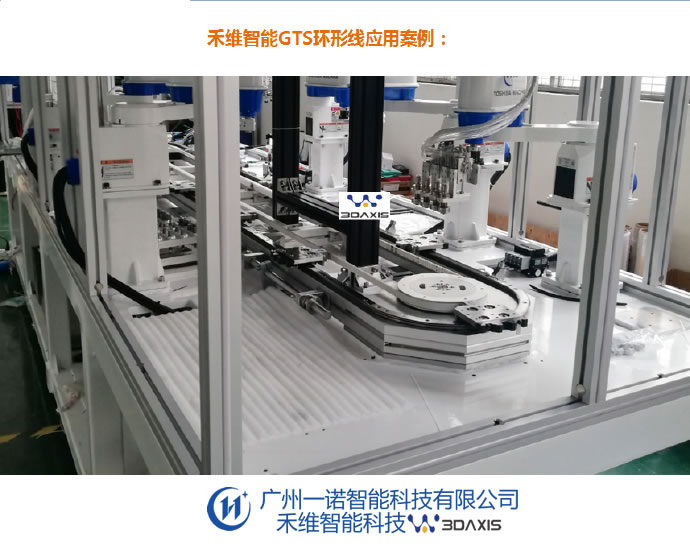

自动化产线的特点包括产品设计和工艺应先进、稳定、可靠,并在较长时间内保持基本不变,在大批、大量生产中采用自动线能提高劳动生产率,稳定性和产品质量。广州一诺智能科技供应的环形导轨,是一种轨道式输送系统,搭配精制锻造的精密环轨和驱动系统可组成环形流水式输送线,环形导轨系统依家在中高端组装线、装配线等自动化生产线领域得到广泛应用。环形导轨的应用领域广泛,下面我们来介绍环形导轨系统在电子产品自动组装生产设备的应用。
环形导轨沿其传输方向等间隔设置有多个传输座;
机架上还装设有底座上料机构、端子组装机构、线材组装工位、漏料检测机构以及不良品出料机构,底座上料机构、端子组装机构、线材组装工位、漏料检测机构以及不良品
出料机构沿着所述环形导轨沿其传输方向分布;
机架的一侧还设置有盖板组装装置以及移送机构。
结构新颖,自动化程度高,设计巧妙,减少人力劳动力和成本,提高工作效率,降低人工成本

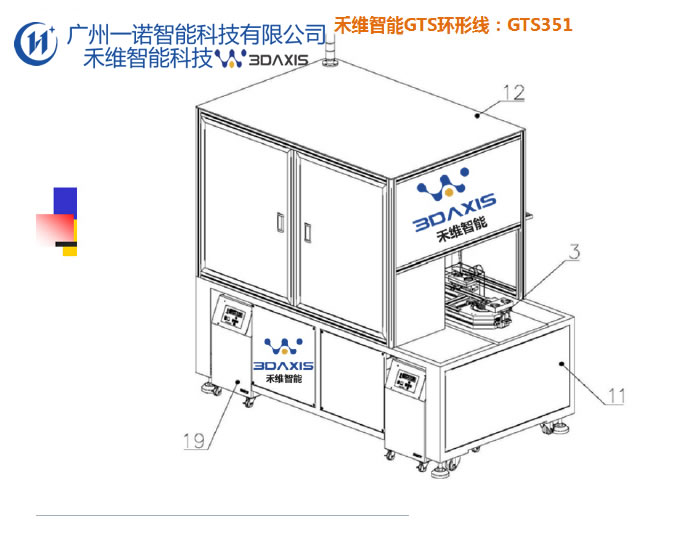

环型轨道组装设备,其特征在于:

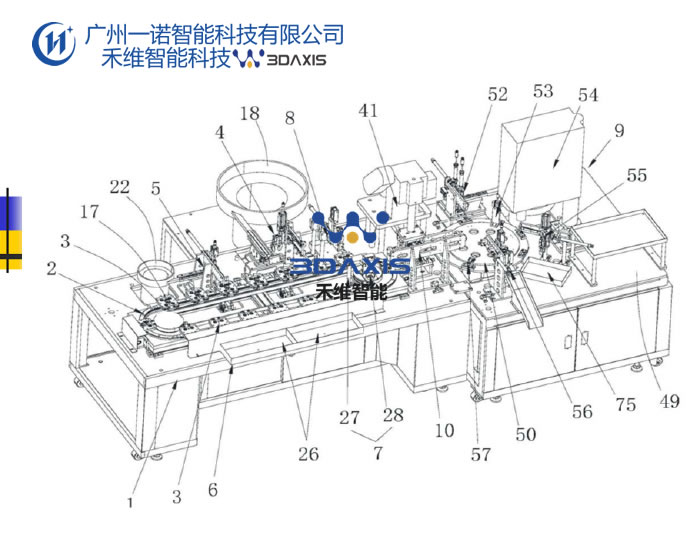

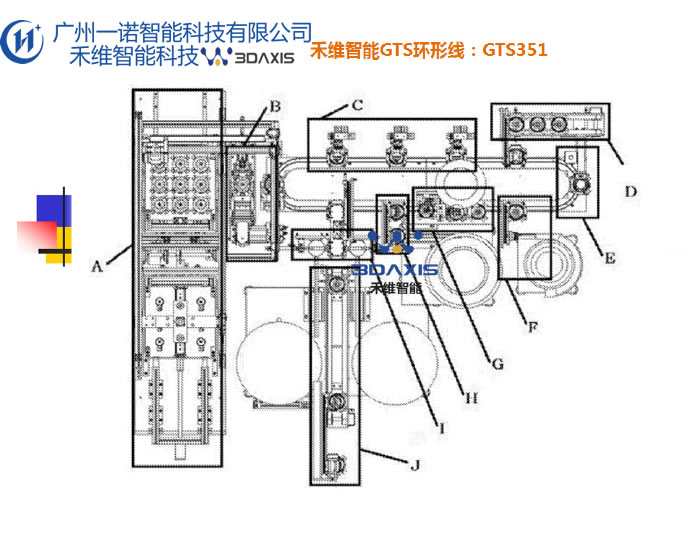

包括机架,所述机架上设置有环形导轨,环形导轨水平设置;所述环形导轨沿其传输方向等间隔设置有多个传输座;
机架上还装设有底座上料机构、端子组装机构、线材组装工位、漏料检测机构以及不良品出料机构,
底座上料机构、端子组装机构、线材组装工位、漏料检测机构以及不良品出料机构沿着环形导轨沿其传输方向分布;
机架的一侧还设置有盖板组装装置以及用于将环形导轨上组装的产品移送至盖板组装装置进行盖板组装的移送机构。

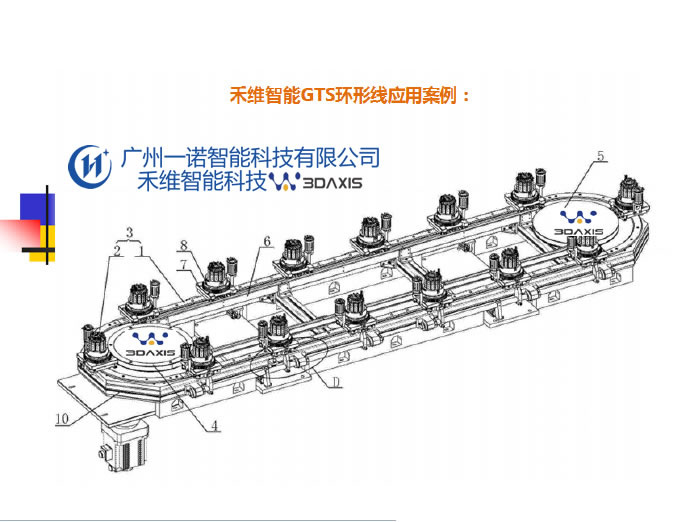

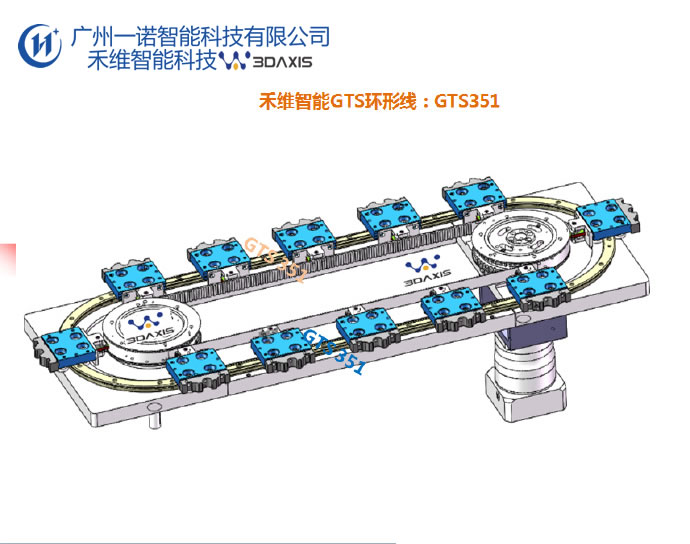

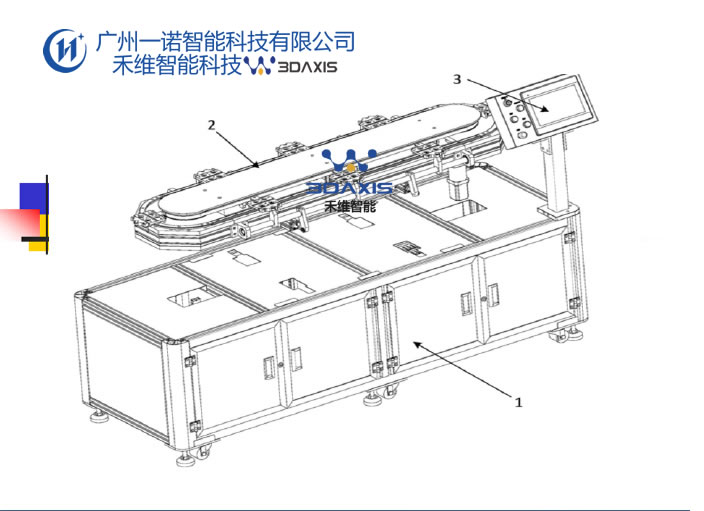

2.环形导轨系统组装设备,其特征在于:环形导轨包括环形支撑架、导轨驱动电机、环形轨条、两个转盘和传动皮带,环形支撑架和环形轨条水平设置在机架上,环形轨条固定连接在环形支撑架的上表面,两个所述转盘转动设置在环形支撑架和所述环形轨条的两端内,传动皮带套设在两个所述转盘上,导轨驱动电机的输出端与其中一个所述转盘传动连接,导轨驱动电机通过转盘带动所述传动皮带转动,传输座的一侧与所述传动皮带连接。
3.环形导轨系统组装设备,其特征在于:传输座的底端转动设有行走轮,行走轮转动设在所述环形轨条上,传输座跟随所述传动皮带在环形轨条上转动,传输座上设置有第一定位基体,传输座通过行走轮转动连接在所述环形轨条上。

4.环形导轨系统组装设备,其特征在于:底座上料机构包括底座震动盘、底座上料轨道、底座接料组件以及底座移料组件,底座震动盘的出料端与底座上料轨道连通,底座上料轨道的出料端对准底座接料组件,所述底座移料组件用于将底座移送至传输座上。
5.环型轨道组装设备,其特征在于:
端子组装机构包括端子震动盘、端子上料轨道、端子接料组件以及端子移料组件,端子震动盘的出料端与端子上料轨道连通,端子上料轨道的出料端对准所述端子接料组件,端子移料组件用于将底座移送至传输座上。
6.环形导轨系统组装设备,其特征在于:所述线材组装工位设置有线材装载盘。
7.环形导轨系统组装设备,其特征在于:所述漏料检测机构包括装设在机架上的漏料检测支架,漏料检测支架上装设有CCD视觉检测器;
不良品出料机构包括不良品出料支架、不良品往复驱动件、不良品出料滑座、不良品移料升降动力件、不良品移料座以及装设在不良品移料座的不良品移料夹持件;
不良品出料支架装设在机架上,不良品出料滑座滑动设置于不良品出料支架,不良品往复驱动件用于驱使所述不良品出料滑座往复移动,不良品移料升降动力件装设在出料滑座上,不良品移料升降动力件驱使所述不良品移料座上下移动。

8.环形导轨系统组装设备,其特征在于:
移送机构包括移送支架、移送往复驱动件、移送滑座、移送升降动力件、移送底座以及装设在移送底座的移送夹持件;
移送支架固定在机架上,移送往复驱动件装设在移送支架上,移送滑座滑动设置在机架上,移送往复驱动件驱使移送滑座往复移动,移送升降动力件装设在移送滑座上,移送升降动力件的输出端与所述移送底座连接;
机架还装设有冲压机构,冲压机构位于盖板组装装置和环形导轨之间;
冲压机构包括冲压支架、冲压头、冲压驱动件、冲压接料座、冲压接料块和冲压接料动力件,
冲压支架和所述冲压接料座均装设在机架上,冲压接料座上设置有滑道,冲压接料块滑动设置在滑道上,冲压接料动力件装设在冲压接料座上并用于驱使所述冲压接料块在滑道上往复移动;
冲压驱动件与所述冲压头驱动连接。

9.环形导轨系统组装设备,其特征在于:盖板组装装置包括底架以及均装设在底架上的转动盘本体、转动盘驱动件、盖板组装机构、盖板检测机构、超声波铆合机构、不良品夹出组件以及品出料机构;
转动盘本体转动设置于所述底架,转动盘驱动件驱使所述转动盘本体转动,盖板组装机构、盖板检测机构、超声波铆合机构、不良品夹出组件以及产品出料机构沿着所述转动盘本体的转动方向依次布置。
10.环型轨道组装设备,其特征在于:转动盘本体上表面的外缘等间隔环设有多个支撑座,支撑座上设置有第二定位基体;
广州一诺智能科技将环形导轨应用到自动化生产线设备各个领域,我们认为环形导轨有很多优于传统输送线的地方,环形导轨系统的形状有圆弧导轨、椭圆导轨、菱形导轨、方形导轨、圆形导轨等,环形导轨的滑座通过驱动可以连续或间歇式运动,精准无误地沿环形导轨运动,且保持高精密、稳定运行。更多自动化生产线应用的精密环形输送线,环形导轨,曲线导轨,弧形导轨,环形输送线循环输送线,环形轨道输送线的系统解决方案,可与广州一诺智能科技交流。
