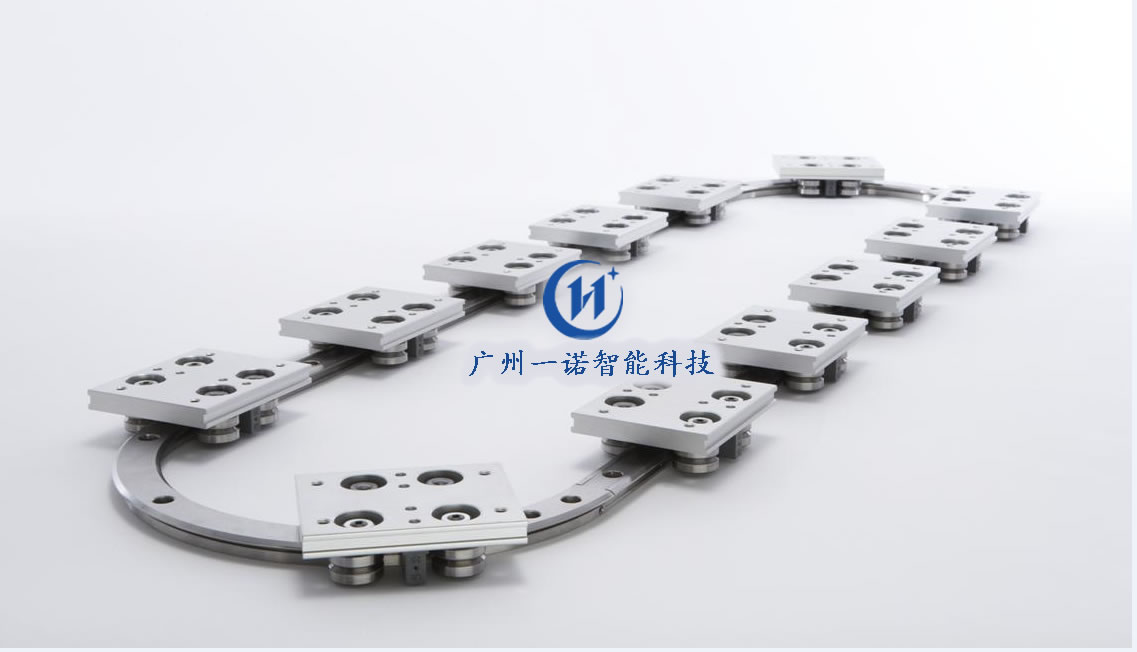

环形导轨,滚轮导轨指V型导轨与V型滚轮的组合配套使用。是根据V型导轨导向传动的优点,把滚轮直线导轨和滚轮圆弧导轨组成环形导轨输送线,环形导轨输送线实现了直线运动和圆弧运动的相互结合。广州一诺智能科技为你介绍环形导轨-V型导轨的导线原理和特点。

环形导轨:V型导轨导向原理:
V型滚轮在滚轮V型导轨面上滚动,滚轮V型导轨面经过淬硬和磨削处理,可保证强度和传动精度。环形导轨的V型滚轮和滚轮V型导轨的接触属于线接触,这根线和滚轮的中心轴线斜交,绕着中心轴线高速转动。这根线和滚轮V型导轨面的接触属于瞬时接触,高速接近导轨面,瞬时接触,再高速离开;通过滚轮V型滚轮的“线”不停地对导轨面进行“刮擦”,可以很好地保证导轨面的清洁。比如海普克(Hepcomotion)滚轮的滚动体-轴承中的钢球或圆锥滚子和导轨不直接接触,可防止导轨的污染物与滚动体接触,且因优秀品质的轴承具有很好的密封性,更能防止污染物进入和接触到滚动体。

环形导轨-V型导轨的特点:
1.定位精度高:通过磨削来保证滚轮V型导轨面的高定位精度。加上辅助滑台锁紧装置,精度可达±0.05mm,从而满足高定位精度自动化装配生产线的要求。
2.高刚性,稳定精准:海普克Hepcomotion的环形导轨,滑台通过两边各2个V型滚轮,在平行的两边的V型导轨面上滚动。滑台的5个自由度受到了限制,只能沿着轨道运动,从而实现精准定位。通过调整两个偏心滚轮的偏心距,可以得到所需的预紧力,整个系统具有良好的刚性。如果需要承受额外的压装力或者冲压力,可使用辅助锁紧装置,偏载承受装置等。
3.抗污染能力高:轨自带排屑功能,适用恶劣环境。通过V型滚轮对滚轮V型导轨面的刮擦,具有很好的防尘能力,可以确保导轨面的干净,适合较为复杂的工控,如喷涂、焊接自动化等。
4.运行速度快,精密运行:环形导轨的线速度可达3m/s,可设定任意位置停驻准停,环形导轨是一种精密稳定运行的环形输送线。

HepcoMotion海普克专业生产及销售精密滚轮导轨,多种规格,最大负载50000N,导轨可以带齿条一体,设计驱动更加方便简单,近50年的时间考验最终证明,广州一诺智能科技为用户供应Hepco产品,Hepco的产品品质值得信赖。
