随着自动化设备的渗透率逐渐提升,老旧生产线的升级更换,自动化设备及生产线的的市场空间也将随之扩大,输送线作为主要机构,是生产线上所不能或缺的基础设施,广州一诺智能科技(禾维3DAXIS)专业供应自动化柔性生产线,尤其是环形导轨,拥有丰富的输送系统应用场景经验。下面介绍我们的TSSA凸轮链节式-环形导轨输送线在连接器端子自动化的应用。

随着工业自动化程度越来越高,端子的使用范围和种类越来越多,端子内产品组装大多都是依靠人工完成,不仅生产效率低下,而且人工成本较高,人工组装完成还需要对其进行检测、分装,浪费劳动力,现有的端子组装设备生产效率低下,且需要多个人同时配合操作,浪费人力 。电子行业中,端子是由壳体、IC带以及线缆焊接完成。我们这是一种端子加工的全自动生产设备。
一种端子自动组装焊接设备,包括设置于箱体工作台上且位于护罩内的端子壳体供料机构、搬移机械手、定位机构、翻转移料机构、端子供料机构、焊接机构和分料机构。但是这种设备仅仅只能进行焊接,无法实现端子结构的校正功能。因为对于实际生产过程中,端子的结构形式多种多样,具有端子校正功能的设备可具有更大的灵活性。

项目的目的是克服现有技术存在的不足,提供一种端子加工全自动设备。通过以下技术方案来实现:

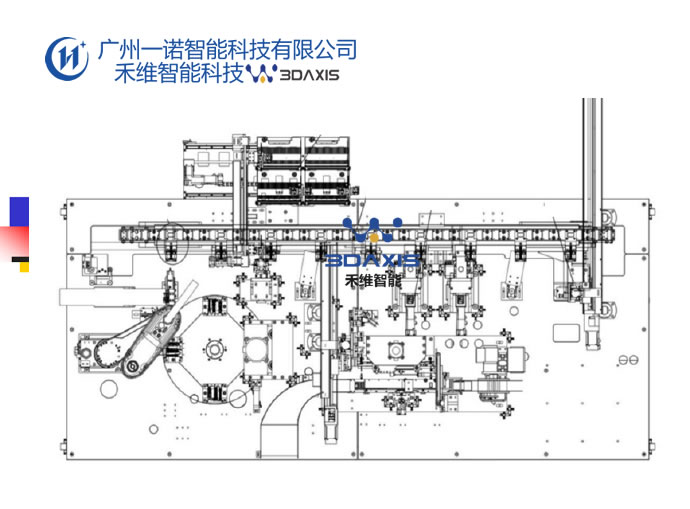

一种端子加工全自动设备,包括机台,机台上设有用以输送壳体的运送机构--TSSA凸轮链节-环形导轨输送线,
沿运送机构的运动方向,机台上依次设有用以将线缆夹持并输送至壳体内的夹持输送机构、用以将IC带冲压校正后夹持至所述壳体内的冲压校正上料机构、用以将壳体、IC带和线缆焊接的焊接机构以及将焊接完成后的所述壳体进行下料的下料机构。

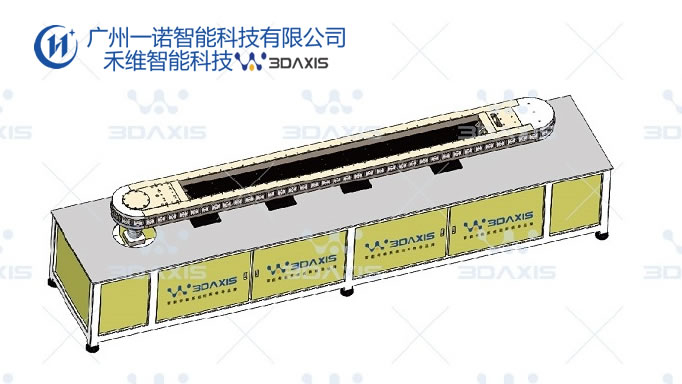

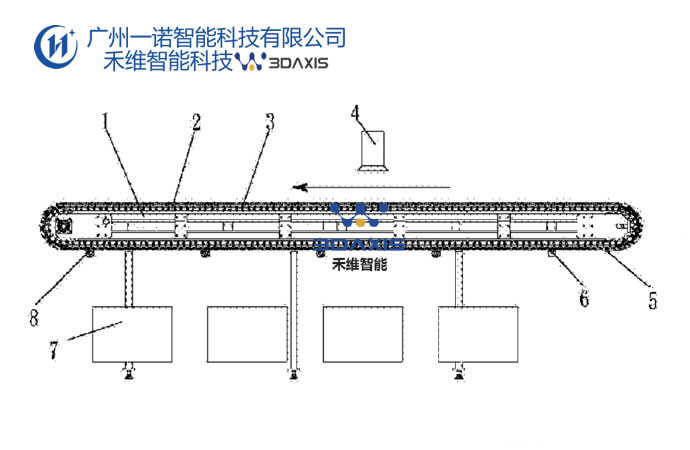

环形导轨,TSSA凸轮链节-环形导轨输送线,高频高速的循环线运送机构包括设置在机台两端的转辊,转辊之间绕设有传动链,传动环形线上设有一组等距设置的传动连杆滑块,传动滑块上开设有与用以承载所述壳体的传动槽。

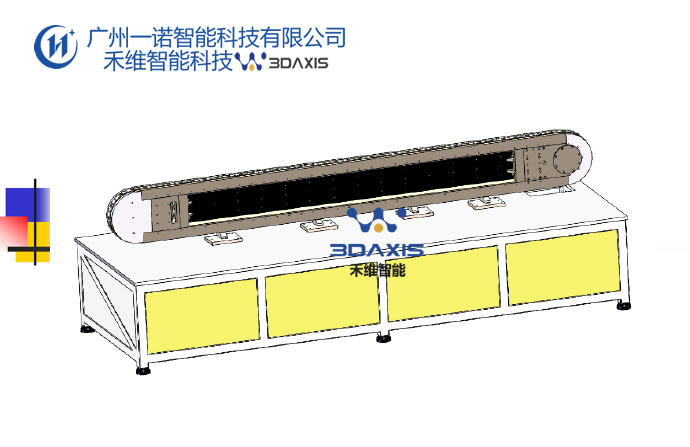

TSSA凸轮链节-环形导轨输送线,高刚性,不用二次调试定位,快节拍,是一种优选的的输送机构,夹持TSSA高频高速线性凸轮循环线输送机构包括基座,基座上滑动设有用以承载线缆的承载组件所述承载组件的上方设有用以将所述承载组件上的线缆夹持并输送的输送组件,输送组件的运动方向与所述承载组件的运动方向空间垂直;
基座的一侧设有一线缆架,线缆架上设有一可用以将所述输送组件上的线缆进行夹持的夹持组件,
夹持组件的上方设有用以将线缆压接至壳体内的压接组件。
广州一诺智能科技,深耕自动化设备行业多年,深入了解客户的需求,能够以客户需求为出发点进行技术研发和产品设计,无论是端子自动化,还是其他产品的自动化组装生产线,技术成果的针对性和实用性更强,因此可以顺利实现自动化和产业化的应用,为用户提供完整的智能化生产解决方案。
