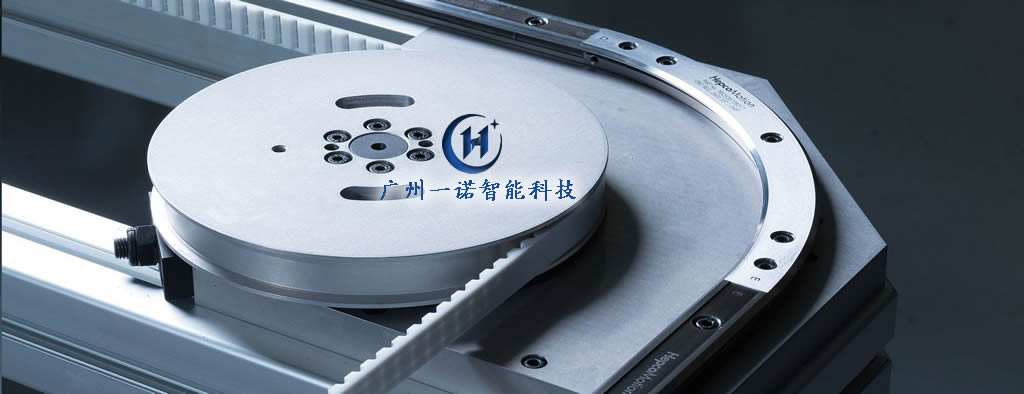

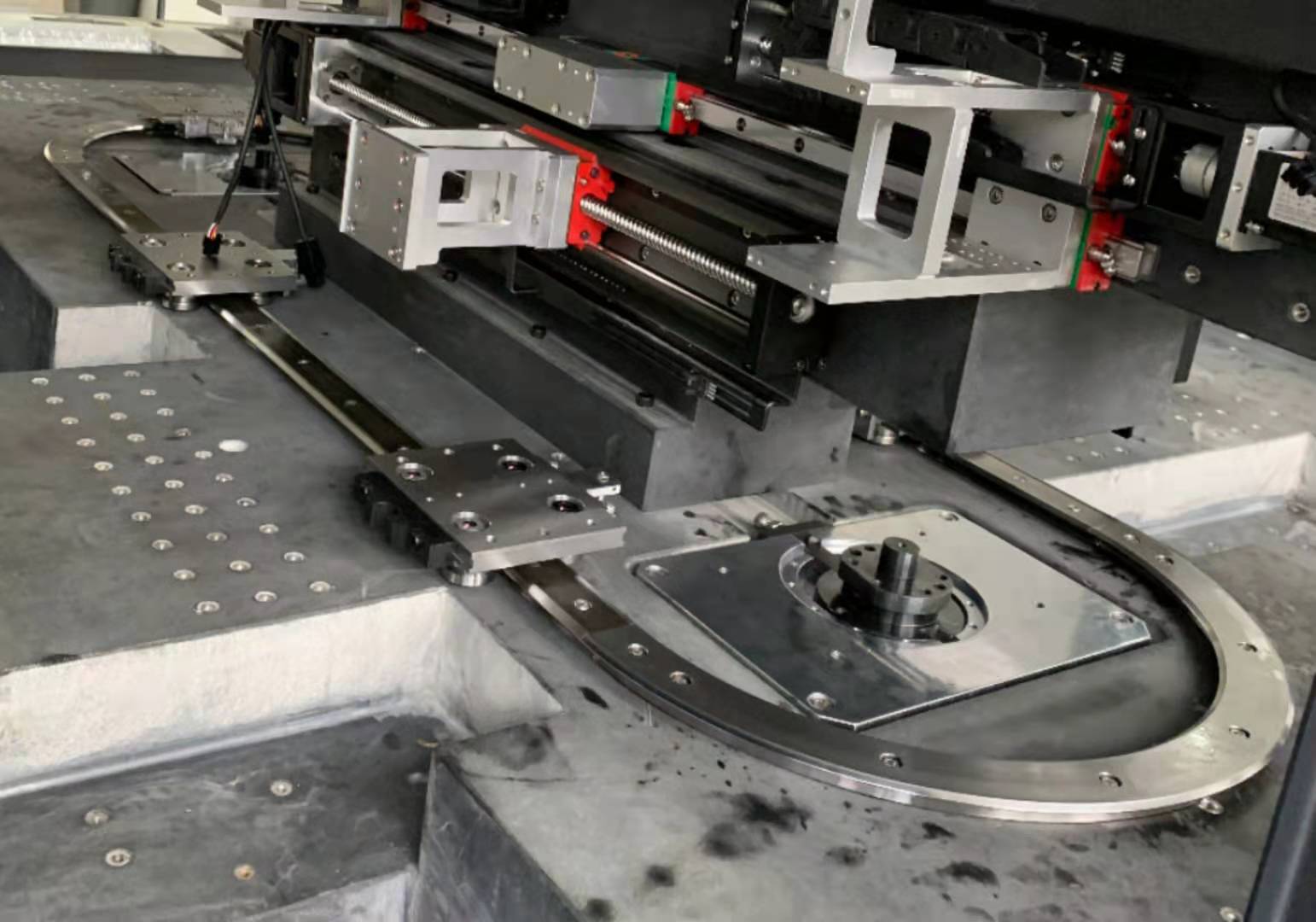

环形导轨,又称弧形导轨,相对于直线式的输送线,是一种闭环可循环输送的线体,由高精密的直线导轨和圆弧导轨以及滑块等组合而成,是一种环形输送线体,应用于工业自动化设备的装配线、组装线。

目前环形导轨的形状有:圆弧导轨、椭圆导轨、菱形导轨、圆形导轨等。

具有多工位、高精密、高定位精度、高速度、更小的运动间隙,高刚性等特点。
如果自动化设备制造企业考虑使用环形导轨,需要提供设备/产线的基本介绍和基本参数,还需要提供以下的参数和信息,让环形导轨厂家的技术人员进行评估,具体如下:
1,工位数量、单个滑座板负载;
2,滑座板中心距离、滑座数量;
3,轨道安装工作台总长*宽范围;
4,运行速、加速度、轨道运行最高速度;
5,滑座定位精度;
6,多少个滑座工装需要精确定位;
7,A工装到B工装的运行时间节拍;
8,最快的工位切换时间;
9,安装方式水平/垂直;
10,滑座上工装物件的尺寸;
11,工装物件是否承载偏载,及偏载尺寸;
12,滑座上是否承载压装力/冲压力;
13,使用环境及特殊说明;
14,线体形状;
15,使用环形导轨的目的、环形导轨线体形状、草图、项目简介、环形导轨的其他要求。

事实上,提供的信息越详细越能环形导轨厂家评估给出精准的环形导轨方案。如果担心项目信息泄露,可签订相关项目保密协议,保障信息安全。
