禾维磁驱环形线|40公斤载荷的iTRAK磁悬浮输送线-轨道系统


iTRAK智能轨道系统是一种创新的运动控制方法。
该系统是一个模块化、可扩展的直线电机系统。
它允许在直线或直线上独立控制多个动子滑块运行曲线路径。
过去的旋转传动链、皮带和齿轮已经不复存在了。
iTRAK用简单的,有效的软件配置文件,重新定义了自动化的速度和灵活性。

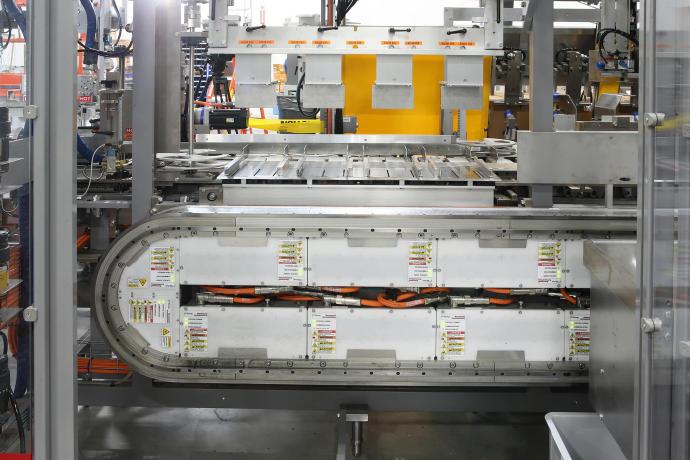

iTRAK中型机架是为大型系统设计的。
它非常适合应用与较重的有效载荷,如汽车装配或更高重量的产品包装。

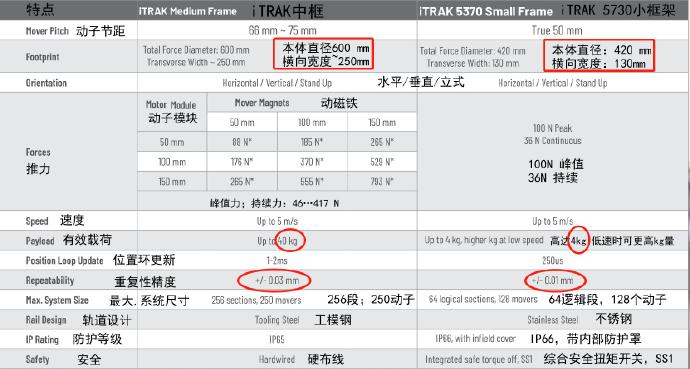

磁悬浮输送线iTRAK运行数据/基本参数:
  • iTRAK Medium Frame 适用于大型系统。
  • 它的最大设计长度可达 100 m,能够配备 250 个动子,直线、90°和180°曲线,
  • 直线电机模块长度标准400mm;
  • 最小间距:66…75 mm
  • 框架截面直径:600 mm
  • 横向宽度:~250 mm
  • 速度:高达 5 m/s
  • 有效负载:高达 40 kg
  • 位置环速率:1…2 ms
  • 重复精度:+/-0.03 mm
  • 最大系统大小:256 个部分,250 个运输器
  • 轨道设计:不锈钢
  • 防护等级:IP65

不同线圈尺寸可提供不同的额定力,包括50 mm、100 mm和150 mm;

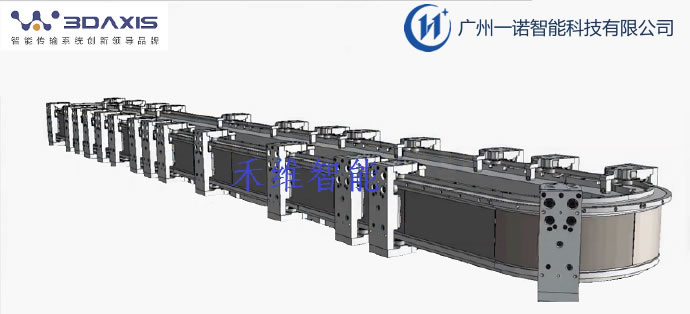

结合轨道系统,任意长度的正方形或矩形配置

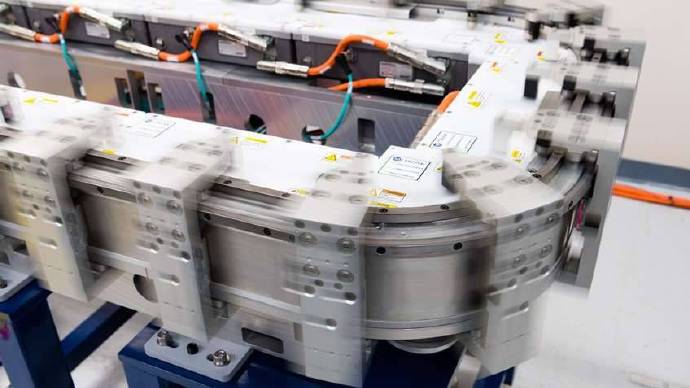

Movers动子:
  • 可提供标准尺寸以匹配电机;
  • 也可为特定应用定制;
  • 可用于标准或定制的滚轮导轨;
    iTRAK智能轨道系统可按订单设计。

按订单设计的项目包括:
  • 液体冷却电机模块
  • 45°和135°曲线
  • 重载型动子
  • 滑座
  • 更大半径曲线
  • 以及更多
应用领域:
汽车配件、重量较大的产品包装组装线、非常适合有效负载较大的生产线。
