磁悬浮输送线:禾维智能轻型磁驱环形线|iTRAK5730(单个动子4公斤载荷)


磁悬浮输送线:独立小车iTRAK5730
iTRAK智能轨道系统是一种创新的运动控制方法。
该系统是一个模块化、可扩展的直线电机系统。
它允许在直线或直线上独立控制多个动子滑块运行曲线路径。

过去的旋转传动链、皮带和齿轮已经不复存在了。
iTRAK用简单的,有效的软件配置文件,重新定义了自动化的速度和灵活性。
iTRAK 5730小型机架的设计减少了小型机器的占地面积。
它也被称为 “Mini - iTRAK” 或 “iTRAK - Lite”
50毫米的间距使其成为理想的初级包装应用,如流动包装,端装纸箱,及装袋,填充,密封袋。

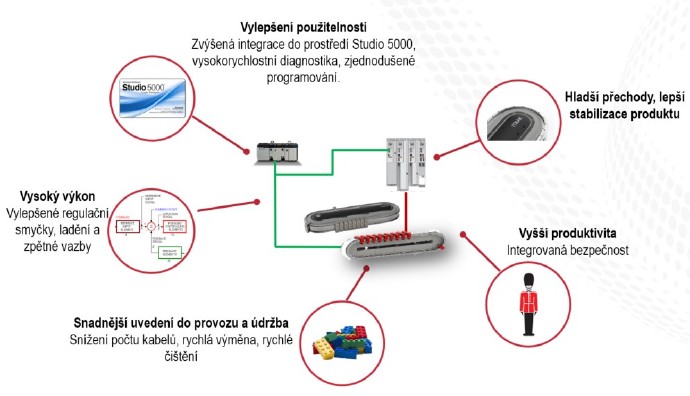

iTRAK 5730小型框架还可以轻松集成到系统架构中,提供有助于优化能源消耗、监测零件磨损和减少停机时间的分析。
电磁驱动环形轨道产品组合中,iTRAK 5730 系统在空间占用方面首屈一指。
它的动子间距下限值为 50 mm,非常适合于基本包装应用,例如行进式裹包、末端装盒以及涉及成型-填充-密封的装袋流程。
该系统还可以轻松集成到制造商的架构中,提供有助于优化能源利用、监控零件磨损和减少停机时间的分析数据。

iTRAK 5730还具有集成安全功能,例如安全扭矩关闭和安全停止1,安全等级为SIL 3,PLe。
创建安全区域可以提高安全性,同时又不会影响生产效率。
它们允许在安全区外继续运动,即使在安全区内发生跳闸之后也是如此。
禾维智能轻型磁驱环形线|iTRAK5730(单个动子4公斤载荷)

iTRAK功能包括:
运输动子最小间距:50 mm;
本体框架直径:420 mm;
横向宽度: 130 mm;
力:峰值推力 100 N,连续推力 36 N;
速度:高达 5 m/s;
有效负载:高达 4 kg,有效负载越大,速度应相应降低;
位置环速率:250 us;
重复精度:+/-0.01 mm;
最大系统大小: 64 个逻辑部分(64*300=19.2米),128 个动子滑座;
环形轨道设计:不锈钢;
防护等级:IP66 带内盖;

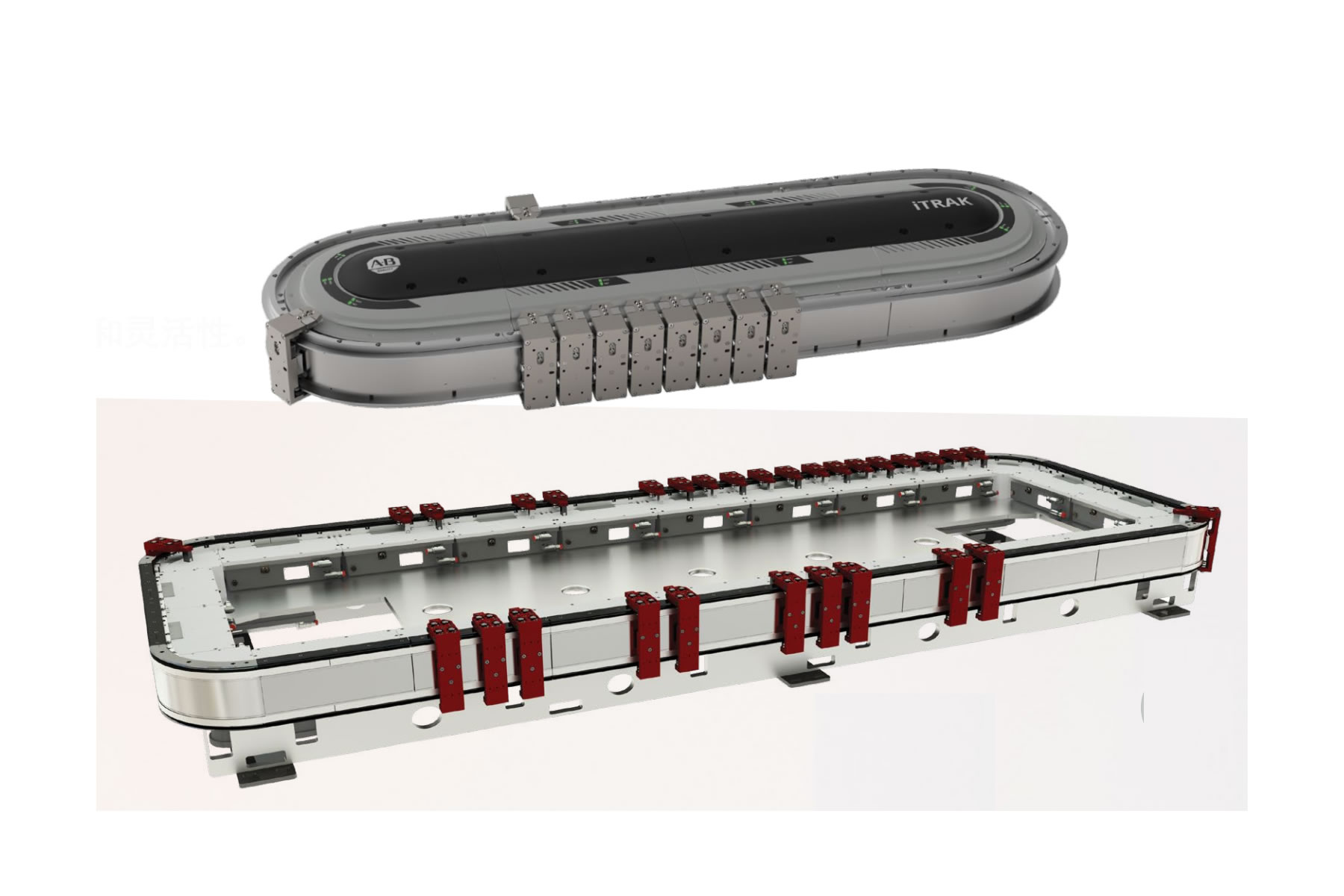

Rockwell罗克韦尔AD自动化新款 iTRAK 5730 和早前的 iTRAK 一样,也采用了环形轨道的结构样式。
iTRAK 5730 尺寸貌似更小巧些;
定子电机模块也不再有棱有角,截面有了圆弧形导角;
拼装好的系统还增加了封装盖板,外观显得整洁大方不少,颜值提升明显。
