环形导轨,环形导轨输送线,环形导轨装配的规格设计与选型参数

环形导轨,弧形导轨,环形导轨,环形导轨输送线,环形导轨装配的规格设计与选型参数
--高精度、高精密精密环形导轨的规格设计与选型参数


环形导轨简介:

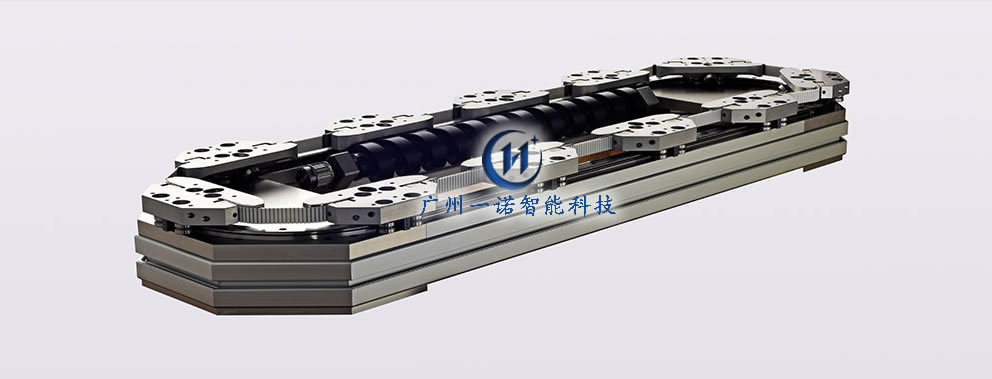

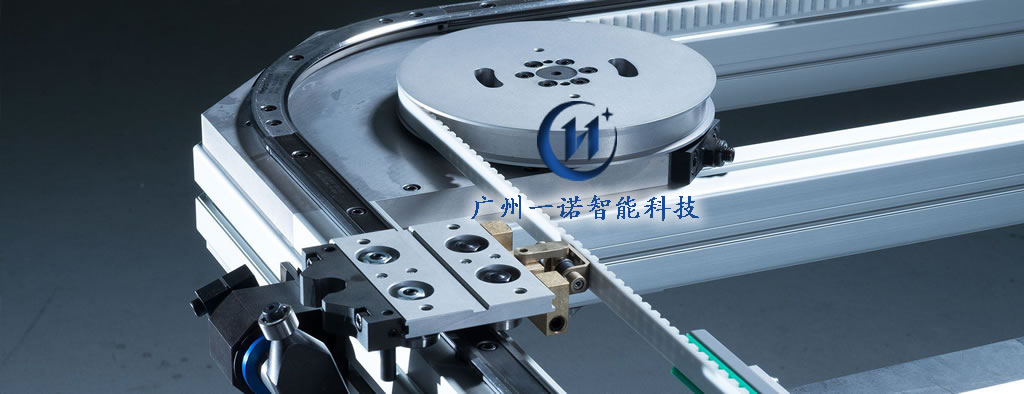

环形导轨,又名:圆弧导轨、弧形导轨。相对于直线式输送线,是一种闭环的、模块化的、可循环输送的环形线体,由高精密的直线导轨、圆弧导轨,搭配皮带/链条/伺服滑座板等元件组合而成。

环形导轨结构要点:
环形导轨的滑座通过驱动可以连续或间歇式运动,精准无误地沿环形导轨运动,且保持高精密、稳定运行。
可任意位置或者多个位置停驻。
可减少外部负载荷引起的偏差。
可轻松嵌入自动化机械设备或框架中。

环形导轨的形状:
圆弧导轨、椭圆导轨、菱形导轨、方形导轨、矩形导轨、圆形导轨等。

环形导轨的选型方法:
1,工位数量()个
2,单个滑座板负载(      )kg,
滑座板中心距离(      )mm,滑座数量(      );
3,轨道安装工作台总长*宽范围(      *     )cm;
4,轨道运行最高速度(      )米/每秒;
5,滑座定位精度±(      )mm;
6,滑座工装需要精确定位(      )个;
7,A工装到B工装的运行时间节拍 (  )S;
8,安装方式水平/垂直(      );
9,滑座上工装物件的尺寸:长(      )*宽(      )*高(      )cm;
10,工装物件是否承载偏载(是/否),偏载尺寸(      )mm;
11,滑座上(是否)承载压装力/冲压力,压装力/冲压力(      )g;
12,使用环境及特殊说明(                                              );
13,需提供手绘草图或者示意图(椭圆形线体/矩形线体)。
14,其他关于环形导轨与装配线的设计要求。

环形导轨,弧形导轨,圆弧导轨,是一种轨道式输送系统,搭配精制锻造的精密环轨和驱动系统可组成环形流水式输送线,在中高端自动化组装线、装配线等领域得到广泛应用,如:新能源锂电池、3C电子、半导体、印刷、运输、生物制剂、注射针/注射器自动化生产线、核酸咽拭子自动化组装线、疫苗自动化生产线、包装工业等自动化生产线的组装线、自动化设备的装配线等。

更多--环形导轨的应用解决方案,请与广州一诺智能科技有限公司交流。
