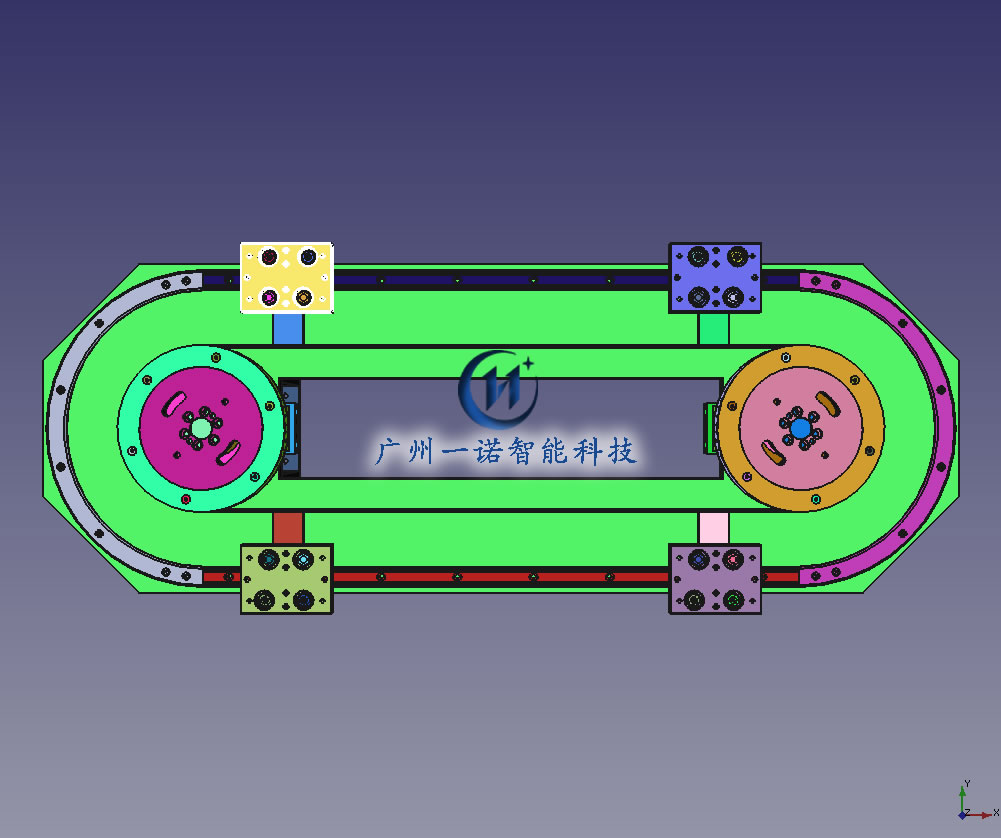

环形导轨输送线,是一种导轨式精密环形线,由环形导轨、滑座、同步带等组成,可任意动停,实现精准循环定位和快速定位。选用环形导轨进行输送、组装、装配将使生产线变得更加简单和精准,广州一诺智能科技为你介绍环形导轨的主要组成部分。

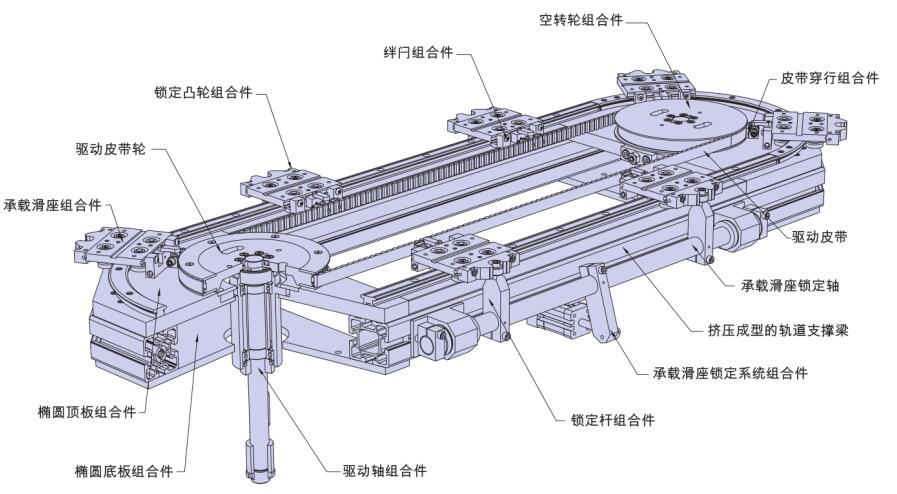

环形导轨-主要组成部分:
1.环形导轨,主要应用为椭圆形环形导轨或矩形环形导轨。
2.滑座,根据产线需求的工位数,选择对应数量的滑座。
3.同步带、链条、螺杆等传动方式的载体。另外,滑座和同步带之间的连接装置,链条使用销轴卡链节滑座,同步带使用皮带扣连接滑座。
4.锁紧装置。为了实现高重复定位精度,在滑座的另一侧需要安装精密定位块;滑座到位之后,通过气缸把凸轮压杆压入定位块的槽中,实现精准定位。
5.同步带驱动轮和惰轮。惰轮和驱动轮配合使用,随着同步带/链条而动,属于从动轮。
6.同步带轮驱动轴和惰轮轴。
7.铝型材和T型导条。
8.圆弧导轨安装板。
以环形导轨为基础的精密环形流水线,是一种模块化的输送线。广州一诺智能科技多年来为自动化行业用户提供环形导轨,环形导轨各个组成部分的原材料和生产工艺水平是保障环形导轨精准平稳运行的首要条件,另外,技术人员丰富的安装调试水平和经验也很大程度的决定了一套环形导轨精准水平,所以环形导轨的选型、设计和供应,选择稳定可靠、经验丰富的供应商也非常的重要。比如广州一诺智能科技供应的HepcoMotion海普克环形导轨,便是久经考验、质量可靠的产品。
